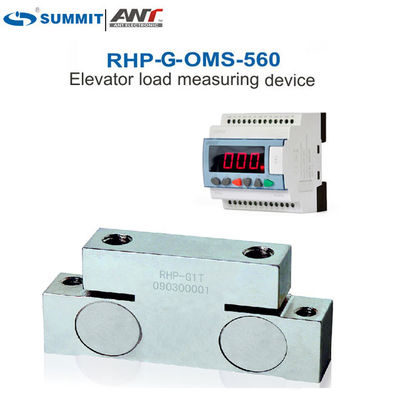

Dispositivo di pesatura del carico dell'ascensore SUMMIT 2000kg Dispositivo di controllo del carico superiore RHP-G-OMS-560

SUMMIT Dispositivo di pesatura del carico per ascensori di tipo diviso carico nominale installato al punto di attacco della corda sopra il dispositivo di controllo del carico
Luogo di installazione: installato a:punto di attacco della corda di filo:OMS-560-RHP-G-2T(carico nominale: 2000kg)


Descrizione:

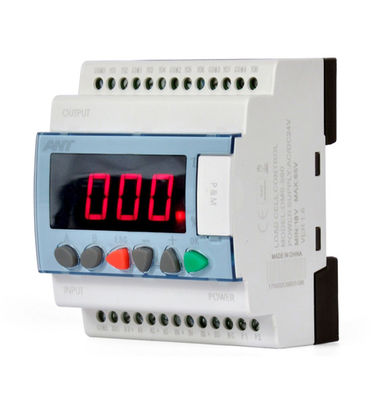

Il dispositivo di controllo del carico dell'ascensore OMS-560-RHP-G è un tipo di soluzione di pesatura del carico di tipo diviso, e consiste in 1 o 2 sensori di carico di pressione RHP-F e un regolatore OMS-560,e la cella di carico di pressione è tipicamente rivestita sotto la piastra di attacco della corda di filoQuesto metodo non ha alcun impatto sui requisiti di altezza dei passaggi e è quindi particolarmente adatto per i nuovi progetti di installazione e di ammodernamento.
Caratteristiche:

1. Metodo economico e preciso
2. Molto facile da installare
3. carico statico al punto di fissaggio ((sotto la piastra di fissaggio del filo di ferro)
4. Adatto ai nuovi impianti e al progetto di ammodernamento
5. Funzionamento guidato dal menu
6. 5 relè sovraccarico di uscita, pieno, mezzo vuoto, uscita ottica, audio
7. DIN Ferrovia o montaggio su superficie piana con viti
8. Scatola di plastica IP-65.
9. Software integrato per correggere gli aumenti di peso dovuti alla catena di compensazione.
10. Carico di visualizzazione e percentuale
11. Proteggere i dati importanti dall'essere disturbati dalla password
12. Correzione automatica di deriva zero, rende l'apparecchiatura in fase ottimale
13. Funzione di autoapprendimento, regolazione dell'errore di peso aggiuntivo del pavimento alto
14. Interscambio completo dell'attrezzatura di controllo, autodiagnosi e allarme.
15. Funzionamento in autoapprendimento con qualsiasi carico fisso


Diagramma del cablaggio:

4 fili bianchi:

Localizzazione e dimensione dell'installazione:



Instruzioni:
Lo scopo del sistema di pesatura del carico SUMMIT è di misurare il carico nell'ascensore e fornire informazioni utili sul carico al controllore dell'ascensore.Queste informazioni sono utilizzate per la preparazione e l'invio delle decisioni, ad es. anti-incomodo per carico leggero, carico pesante e sovraccarico.
Il sistema è costituito di solito da un sensore o da un gruppo di sensori montati sull'ascensore in qualche posizione, come ad esempio attaccati a una corda o sotto la cabina.sotto l'installazione della piastra di filo di ferro e un'unità di controlloI sensori forniscono un segnale all'unità di controllo direttamente correlato alla quantità di carico nella cabina.Il comando di pesatura del carico accetta questo segnale e fornisce dati utilizzabili al regolatore dell'ascensore sotto forma di segnale analogo e contatti di relè discreti.
